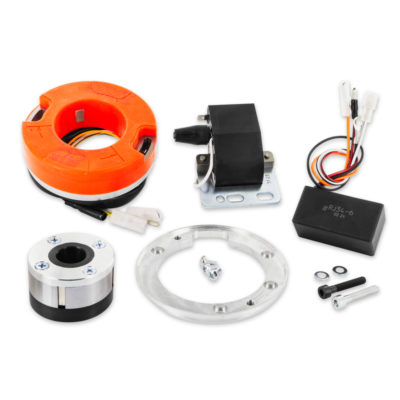

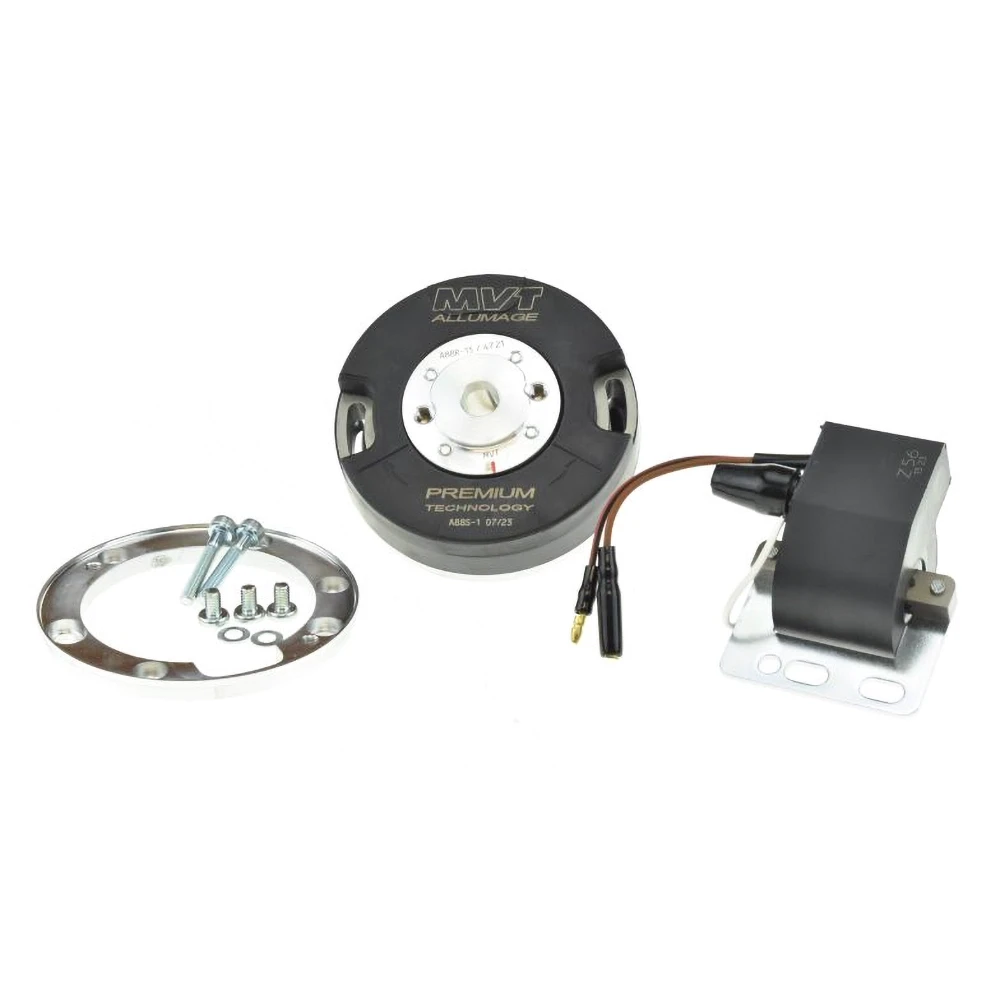

Allumage Puch Maxi/X30 électrique avec lumière 12V

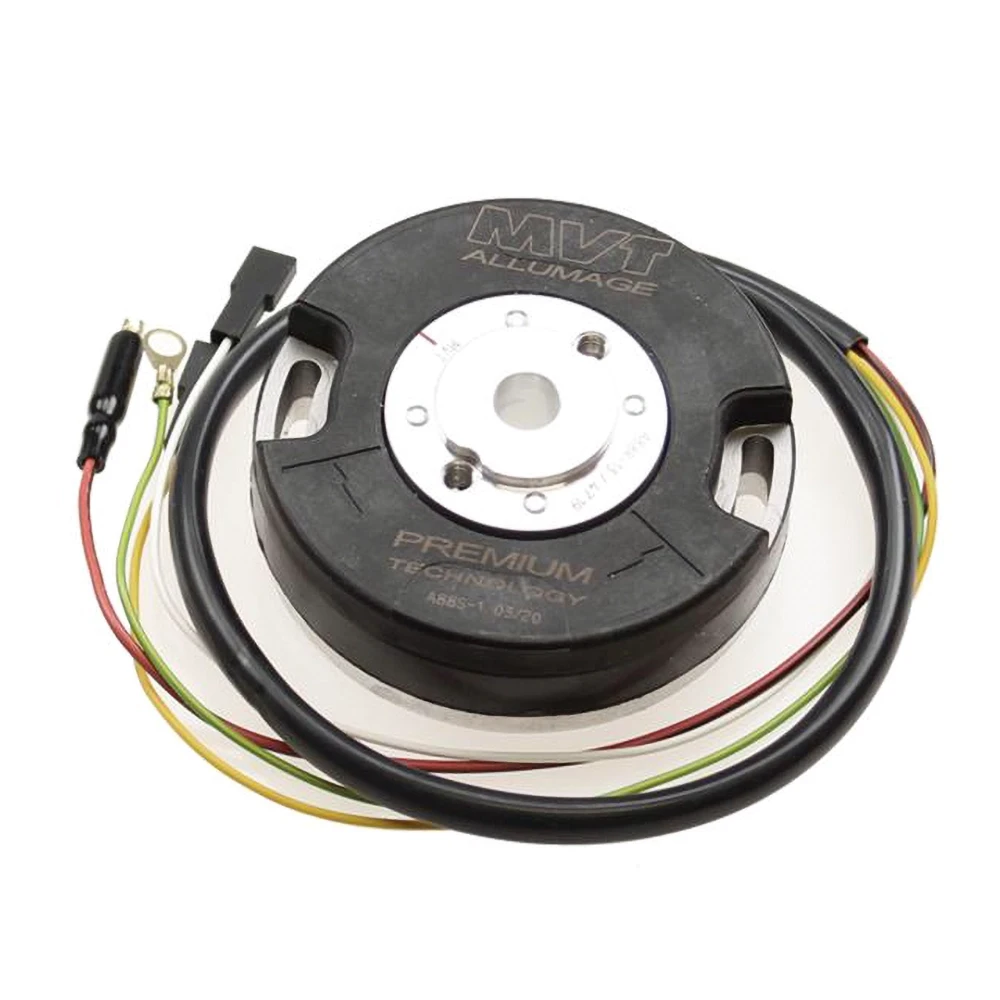

Allumages MVT Digital Direct Puch Maxi avec raccord pour lumière 12 V article 16‘564:

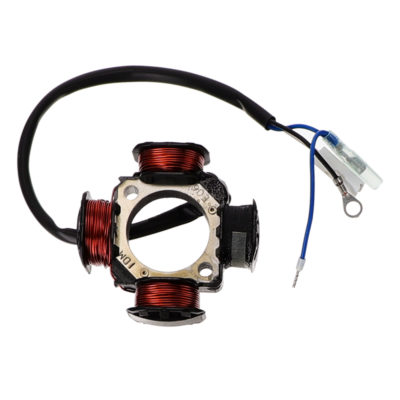

câbles du stator:
rouge-noir: connecter avec câble rouge-noir du CDI
jaune-vert: connecter à la masse
jaune: connecter au régulateur de tension pour alimenter l‘éclairage, sur régulateur de
tension no 580120 mettre dans la première cosse de gauche.
blanc: connecter au régulateur de tension pour alimenter la batterie (uniquement pour
véhicules avec batterie), sur régulateur de tension no 580120 mettre dans la
troisième cosse de gauche.

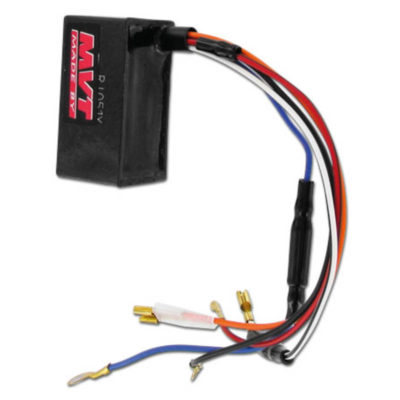

câbles du CDI:
rouge-noir connecter avec câble rouge-noir du stator
blanc-noir connecter au button de coupe contact relié à la masse
orange connecter à la cosse sur la bobine
noir: connecter à la masse de la bobine
bleu: bride à brancher à la masse pour limiter la vitesse de rotation du moteur à 5000
tours. Conseil: brancher avec interupteur pour limiter la vitesse de pointe.

commander avec: régulateur de tension Art.Nr. 580120
ampoules 12 V Art.Nr. 16101/16109
coupe circuit Art.Nr. 16601
fil de bougie Art.Nr. 16560/16561
cabochon de bougie Art.Nr. 16551

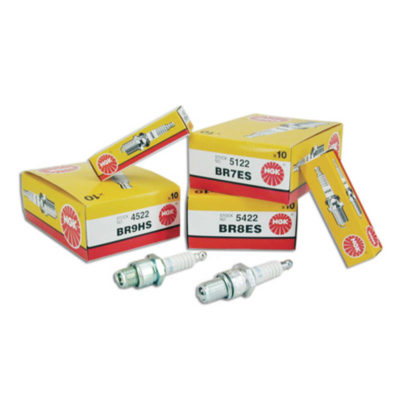

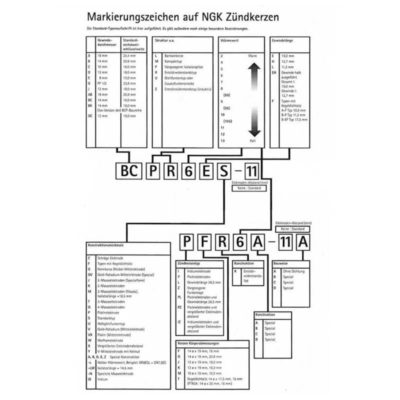

bougie pour Kits: Art.Nr. 16403 / 16404 / 16405 / 16416 164201 / 16421
bougie pour original kit: Art.Nr. 16449 / 16410 / 16415

Câlage de l‘allumage: positionner le moteur au point mort haut, et placer le repere du rotor en face de la fleche du stator correspondant au sens de rotation du moteur.
Pour obtenir un allumage digital, il suffit de remplacer le CDI livré par une éprom 564200 et suivre les instructions de calage et de réglage livré avec l‘éprom. Calage 1,5 mm avant point mort haut.
